礦用振動篩選機
礦用振動篩選機
簡介：礦用振動篩選機采用激振器偏心塊作為動力源，在篩選過程中有足夠的彈跳力，能夠有效避免物料卡槽，使篩選透網率更高
　產品詳細
礦用振動篩選機的產品簡介
      礦用振動篩選機采用激振器偏心塊作為動力源，在篩選過程中有足夠的彈跳力，能夠有效避免物料卡槽，使篩選透網率更高。根據用途有輕型和重型之分，篩面有單層和多層結構形式，主要針對硬度較高、大塊狀物料的干式分級篩選，比如煤碳、碎石、鵝卵石等有較強耐沖擊力的物料。它主要是引進德國技術制造的高效篩選機，振幅強弱可調節，具有篩選距離長，多層篩選，篩選效率高等優點。廣泛應用于電力、礦山、洗煤廠、建材等行業。

礦用單軸篩選機

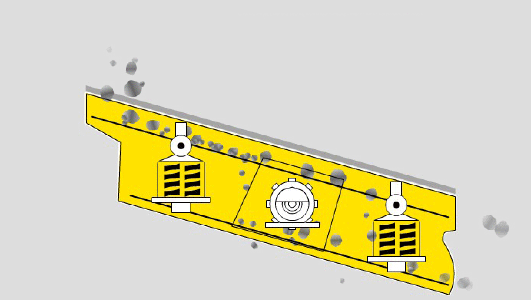

礦用振動篩選機的工作原理
      礦用振動篩選機的篩箱運動軌跡為圓形或橢圓形，它主要是采用慣性激振器產生振動，電動機經三角帶使激振器偏心塊產生高速旋轉，從而產生很大的離心力，促使篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

礦用振動篩選機

礦用振動篩選機的產品特點
1、結構簡單合理，運轉平穩可靠，設備維修方便，使用周期及整機使用壽命長。
2、可以任意變化篩面的傾角，從而改變物料沿篩面的運動速度，從而提高篩機的處理量。
3、采用側振式偏心塊作為激振力，振動強度高、生產能力大、篩選效率高。激振力可隨機調控，便于模塊化設計和使用。
4、采用輪胎聯軸器，柔性聯接，運轉平穩，振動噪音小、堅固耐用、維修方便、使用安全。
5、運行中卡在篩孔中的物料可以自動跳出，防止篩孔堵塞。
6、篩箱采用高強度螺栓聯結，無焊接。
7、材質采用高強度錳鋼制作，對于硬度較高、大塊狀物料有較強的耐沖擊力。

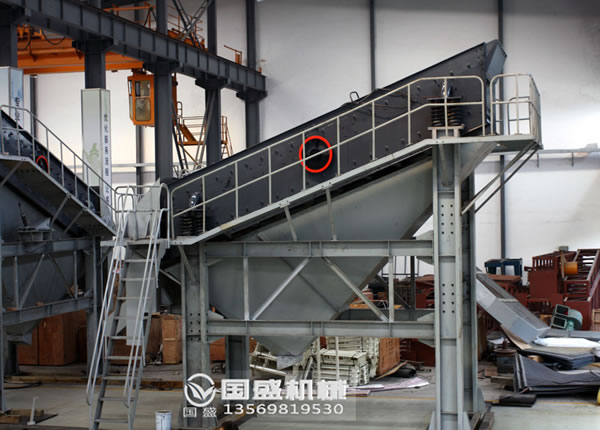

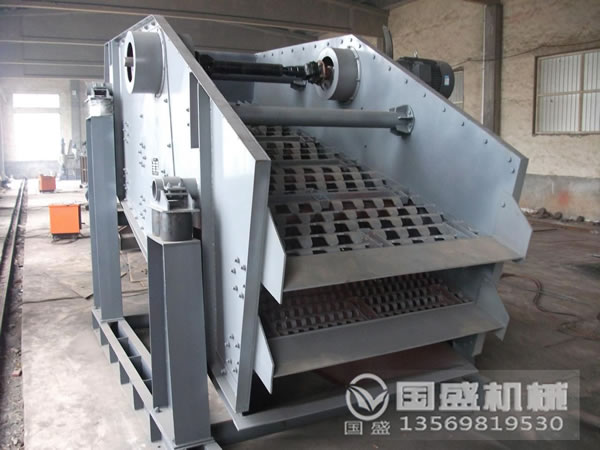

礦用篩選機圖片

礦用篩選機單軸式的技術參數
型號 篩網 給料粒度
(mm)		 生產能力
(t/h)		 振動頻率
(l/min)		 雙振幅
(mm)		 電動機 安裝
形式		 總重
(kg)
層數 面積
（㎡）		 篩孔尺寸
(mm)		 篩網
結構		 型號 功率
DD918 1 1.6 1-25 鋼絲編織 ≤60 10-30 1000 5-6 Y100L-4 2.2 吊式 440
2DD918 2 1.6 1-25 鋼絲編織 ≤60 10-30 1000 5-6 Y100L-4 2.2 吊式 600
DDM1235 1 4 500-100 鋼絲編織 ≤400 150-210 920 6 Y132S-4B3 5.5 吊式 2112
DDM1556 1 8 25-50 沖孔 ≤400 400 920 6-8 Y160M-4B3 11 吊式 3376
2DDM1556 2 8 上25-100
下6-25		 上沖下編 ≤400 上90-450
下30-90		 1000 6 Y180M-4 18.5 吊式 5096
DDM1740 1 7 50-100 沖孔 ≤400 240-360 920 5-7 Y132M-4B3 7.5 吊式 3092
DDM1756 1 9.5 25-50 沖孔 ≤400 270-540 920 5-7 Y160T-4B3 15 吊式 3995
DDM2056 1 11 25-125 沖孔 ≤400 300-1100 920 6-8 180M-4B3 18.5 吊式 4599
2DDM2056 2 11 上25-100
下6-25		 沖孔 ≤400 120-600
40-120		 1000 6-8 Y180M-4 18.5 吊式 5650
ZD918 1 1.6 1-25 編織 ≤60 10-30 1000 6 Y100L-4 2.2 吊式 553
2ZD918 2 1.6 1-25 編織 ≤50 10-30 1000 6 Y100L-4 2.2 座式 702
ZD1224 1 2.9 6-40 編織 ≤100 70-210 1000 0-7 Y112M-4 4 座式 1130
2ZD1224 2 2.9 6-40 編織 ≤100 70-210 850 0-7 Y112M-4 4 座式 1545
ZD1224J 1 2.9 上11×42
下26×35		 橡膠 ≤100 70-210 850 3.5 Y112M-4 4 座式 1086
2ZD124J 2 2.9 上13×42
下48×58		 橡膠 ≤100 70-210 800 3.5 Y112M-4 4 座式 1637
ZDM1235 1 4 50-100 沖孔 ≤400 150-210 920 7 Y132-4B3 5.5 座式 2235
ZD1530 1 4.5 6-50 鋼絲編織 ≤100 90-270 920 6-7 Y132S-4 5.5 座式 1650
2ZD150 2 4.5 6-50 鋼絲編織 ≤100 90-270 850 6-7 Y132S-4 5.5 座式 2260
ZD153J 1 4.5 11×42 橡膠 ≤150 90-270 850 7 132-4 5.5 座式 2260
2ZD1530J 2 4.5 上13×42
下48×58		 橡膠 ≤100 90-270 850 7 Y132S-4 5.5 座式 2653
ZD1540 1 6 650 鋼絲編織 ≤100 90-270 850 7 Y132M-4 7.5 座式 2070
2ZD1540 2 6 6-50 鋼絲編織 ≤100 90-270 850 7 Y132M-4 7.5 座式 2850
ZDM1556 1 8 25-50 沖孔 ≤400 225-450 920 6-8 Y160m-4 11 座式 3611
2ZDM1556 2 8 上25-50
下6-25		 沖孔 ≤400 30-300 1000 6-8 Y180m-4B3 18.5 座式 5347
ZDM1740 1 7 50-100 沖孔 ≤400 270-400 920 5-7 Y132M-4B3 7.5 座式 3224
ZDM1756 1 9.5 25-50 沖孔 ≤400 270-540 920 5-7 Y160L-4B3 15 座式 4027
ZD1836 1 9.5 6-50 編織 ≤150 100-300 850 7 Y160M-4 11 座式 160
ZDM2056 1 11 13-125 編織 ≤400 100-1000 920 6-8 Y180M-4 18.5 座式 5991
2ZDM2056 2 11 上25-100
下6-25		 上沖下編 ≤400 120-600 1000 6-8 Y180M-4B3 18.5 座式 5891
2ZDM2056G 2 11 上25-100
下0.75		 上編下條 ≤400 200-400 800 6.7 Y180M-4B3 18.5 座式 9864
ZD2160 1 12. 10-5 橡膠 ≤150 100-300　 900 8 Y180L-4 22 座式 6529
ZD1836J 1 6.5 上43×58
下87×104		 橡膠 ≤150 100-300 850 7 Y160M-4 11 座式 475
 注：以上單軸式礦用振動篩選機型號尺寸為標準機型，如用戶有特殊要求可量身定做。

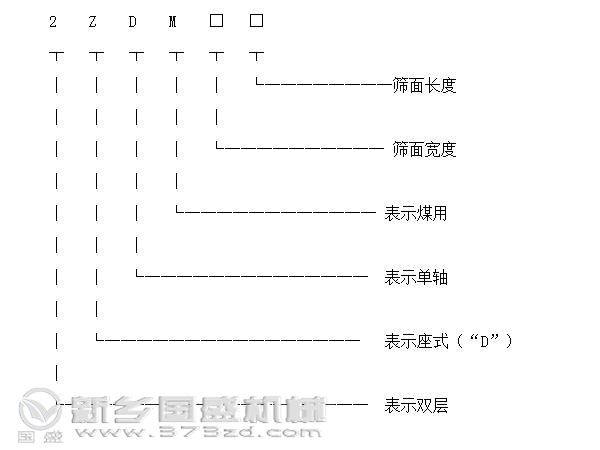

礦用篩選機單軸式型號標識
礦用篩選機單軸式型號標識圖

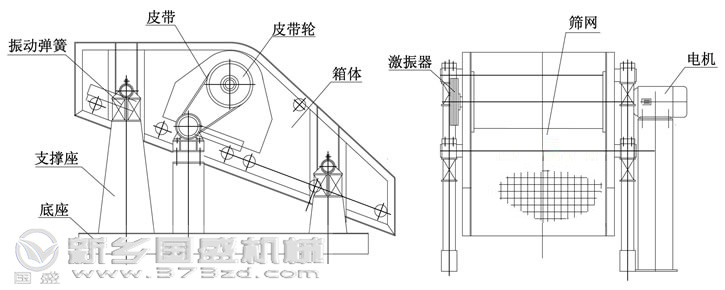

礦用振動篩選機單軸式結構圖

礦用振動篩選機廠家

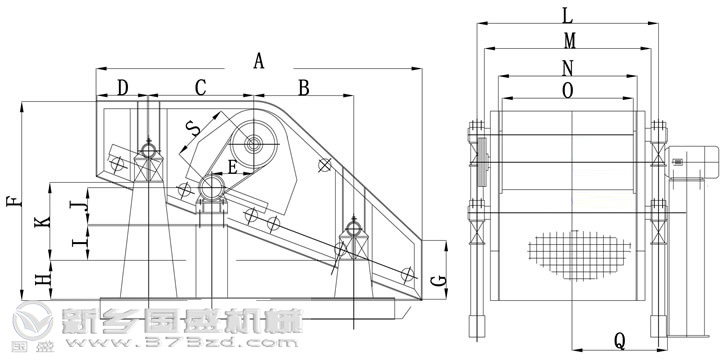

礦用振動篩選機單軸式尺寸對照表
礦用篩選機對照表

型號 A B C D E F G H I J K L M N O Q S
ZD1224 2400 750 750 350 320 1334 457 234 0 374 546 1656 1712 1456 1340 1011 567
ZD1530 3000 900 900 546 470 1556 479 206 52 374 655 2136 2012 1756 1640 1190 670
ZD1540 4000 1358 1312 663 530 2028 479 280 332 402 972 2156 2032 1756 1640 1191 761
ZD1836 3600 1200 120 476 530 1807 465 328 190 402 8735 2456 2332 2056 1940 1386 761
ZD2160 6000 1950 1950 900 788 3035 857 535 0 480 1955 3140 2852 2420 2240 1665 1344

礦用篩選機YK形式的技術參數
型號 篩網
層數		 篩網
面積
(㎡)		 篩孔
尺寸
(mm)		 較大進
料尺寸
(mm)		 處理能力
(m3/h)		 振動頻率
(r/min)		 振幅
(mm)		 電機
功率
(kw)		 篩面規格
(mm)		 總重量
(kg)		 外形尺寸
(長×寬×高)
(mm)
2YK1224 2 6 4-50 400 8-60 800-970 8 5.5 1200×2500 3500 2930×1860×870
3YK1224 3 9 4-50 400 10-70 800-970 8 5.5 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 1200×3700 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 7.5 1500×3500 5200 4270×1860×1210
2YK1530 2 10.5 5-50 400 20-125 800-970 8 11 1500×3500 5890 4120×2210×1230
3YK1530 3 15.75 5-50 400 21-125 800-970 8 11 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 18.5 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 15 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 18.5 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 15 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 18.5 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 22 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 30 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 30 2100×2600 11780 6720×2840×1530
3YK2065 3 37.8 5-10 400 50-475 970 8 30 2100×2600 12800 7530×2840×1910
4YK2065 4 50.4 5-100 400 50-497 970 8 37 2100×2600 14800 7800×2840×2380
2YK2665 2 28.8 5-100 400 65-500 970 8 37 2400×6000 15600 7125×3340×1530
3YK2665 3 43.2 5-100 400 70-620 970 8 37 2400×6000 17600 7400×3340×1910
4YK2665 4 57.6 5-100 400 80-680 970 8 45 2400×6000 19600 7700×3340×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 22×2 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 22×2 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 22×2 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 22×2 3000×7200 25500 8000×4520×2300
  注：以上礦用振動篩選機圓形YK式型號尺寸為標準機型，如用戶有特殊要求可量身定做。

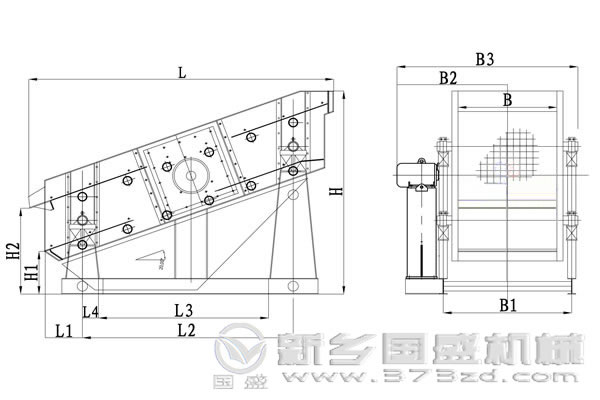

礦用振動篩選機YK型尺寸對照表
礦用篩選機
型號 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2
YK1224 2560 203 2359 349 1638 1200 1260 1489 3128 2632 430
YK1530 3051 360 2500 1800 335 1500 1560 1750 3665 2096 500
YK1836 3678 313 3100 1941 519 1800 1860 1662 3656 2646 654
YK2065 6761 1497 3898 300 350 2127 2203 2464 4335 4700 791
YK2560 6033 570 4900 3200 508 2500 2600 3127 4940 3700 1137
2YK1224 2560 203 2359 349 1638 1200 1260 1489 3128 2332 392 806
2YK1530 3051 360 2500 1800 335 1500 1560 1750 3665 2396 460 823
2YK1836 3678 313 3100 1941 519 1800 1860 1662 3656 3946 520 820
2YK2148 4689 311 4220 2500 500 2100 2160 2528 4745 4100 722 1617
2YK2665 6761 1497 3898 3200 349 2645 2721 2935 5614 4890 608 1844

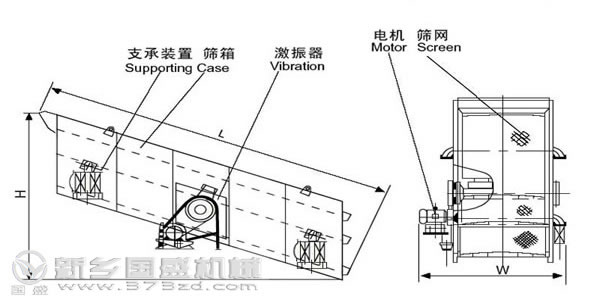

礦用振動篩選機YK結構圖

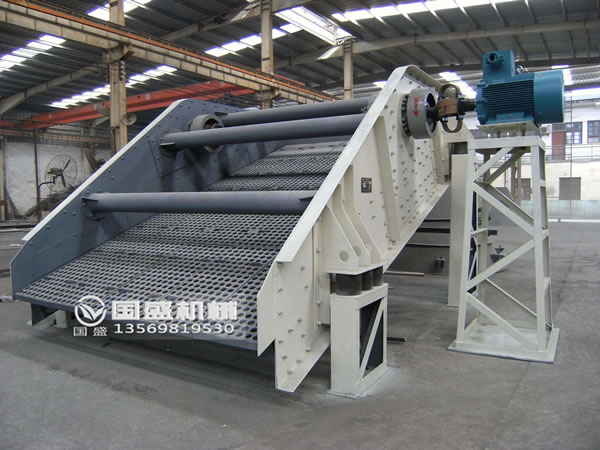

圓振動篩選機

礦用振動篩選機YA技術參數
型號 篩面
面積
（m2）		 篩面
傾角
（°）		 篩孔
尺寸
（mm）		 篩網
結構		 給料
粒度
（mm）		 處理
能力
（t/h）		 振次
（r.p.m）		 雙振幅
（mm）		 電機
功率
（kw）		 參考
重量
（kg）
YA1236 4.3 20 6-50 編織 ≤200 75-245 845 9.5 11 4880
2YA1236 4.3 6-50 編織 ≤200 75-245 845 9.5 11 5210
YA1530 4.5 6-50 編織 ≤200 80-255 845 9.5 11 4500
YA1536 5.4 6-50 編織 ≤200 95-310 845 9.5 11 5110
2YA1536 5.4 6-50 編織 ≤400 95-310 845 9.5 15 5585
YAH1536 5.4 30-150 沖孔 ≤400 240-660 755 11 11 5600
2YAH1536 5.4 30-150
6-50		 上沖孔
下編織		 ≤400 240-660 755 11 15 5999
YA1542 6.5 6-50 編織 ≤200 110-360 845 9.5 11 5200
2YA1542 6.5 6-50 編織 ≤200 110-360 845 9.5 15 6010
YA1548 7.2 6-50 編織 ≤200 125-410 845 9.5 15 5812
2YA1548 7.2 6-50 編織 ≤200 125-410 845 9.5 15 6125
YAH1548 7.2 30-150 沖孔 ≤400 320-780 755 11 15 6745
2YAH1548 7.2 30-150
6-50		 上沖孔
下編織		 ≤400 320-780 755 11 15 7380
YA1836 6.5 6-50 編織 ≤200 115-370 845 9.5 11 5180
2YA1836 6.5 6-50 編織 ≤200 115-370 845 9.5 15 5940
YAH1836 6.5 30-150 沖孔 ≤400 290-800 755 11 11 5880
2YAH1836 6.5 30-150
6-50		 上沖孔
下編織		 ≤400 290-800 755 11 15 6300
YA1842 7.6 6-50 編織 ≤200 135-430 845 9.5 15 5800
2YA1842 7.6 6-50 編織 ≤200 135-430 845 9.5 15 6350
YAH1842 7.6 30-150 沖孔 ≤400 340-900 755 11 15 6350
2YAH1842 7.6 30-150
6-50		 上沖孔
下編織		 ≤400 340-900 755 11 15 7000
YA1848 8.6 6-50 編織 ≤200 150-490 845 9.5 15 6210
2YA1848 8.6 6-50 編織 ≤200 150-490 845 9.5 15 6600
YAH1848 8.6 30-150 沖孔 ≤400 385-1000 755 11 15 7100
2YAH1848 8.6 30-150
6-50		 上沖孔
下編織		 ≤400 385-1000 755 11 15 7700
YA2148 10 6-50 編織 ≤210 175-570 748 9.5 18.5 9000
2YA2148 10 6-50 編織 ≤210 175-570 748 9.5 22 10400
YAH2148 10 30-150 沖孔 ≤400 445-1200 708 11 18.5 10350
2YAH2148 10 30-150
6-50		 上沖孔
下編織		 ≤400 445-1200 708 11 22 11100
YA2160 12.6 6-50 編織 ≤200 220-700 748 9.5 18.5 9920
2YA2160 12.6 6-50 編織 ≤200 220-700 748 9.5 22 11200
YAH2160 12.6 30-150 沖孔 ≤400 560-1400 708 11 30 12390
2YAH2160 12.6 30-150
6-50		 上沖孔
下編織		 ≤400 560-1400 708 11 30 13850
YA2448 11.5 6-50 編織 ≤200 200-650 748 9.5 18.5 9830
YAH2448 11.5 30-150 沖孔 ≤400 500-1300 708 11 30 11820
2YAH2448 11.5 30-150
6-50		 上沖孔
下編織		 ≤400 500-1300 708 11 30 13000
YA2460 14.4 6-50 編織 ≤200 250-810 748 9.5 30 12200
2YA2460 14.4 6-50 編織 ≤200 250-810 748 9.5 30 13495
YAH2460 14.4 30-150 沖孔 ≤400 640-1500 708 11 30 13000
2YAH2460 14.4 30-150
6-50		 上沖孔
下編織		 ≤400 640-1500 708 11 30 14400
 注：以上礦用振動篩選機圓形YA式型號尺寸為標準機型，如用戶有特殊要求可量身定做。

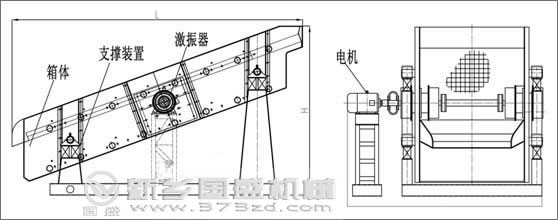

礦用振動篩選機YA結構圖

礦用篩選機圓形YA式結構圖

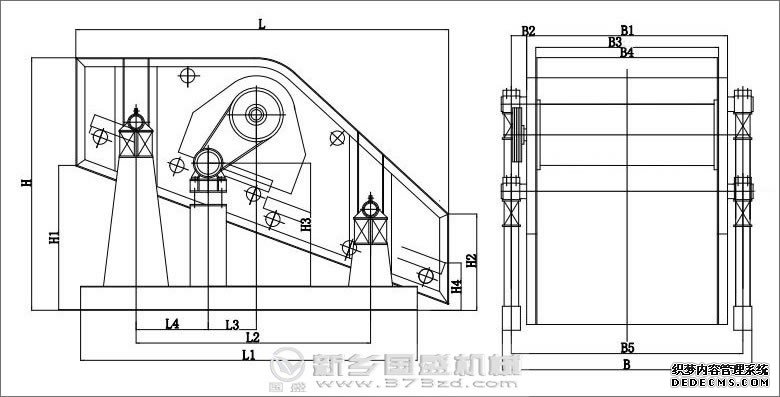

礦用振動篩選機YA尺寸對照圖

礦用篩選機圓形YA式尺寸對照圖

型號 L L1 L2 L3 L4 B B1 B2 B3 B4 B5 B6 B7 H H1 H2 H3 H4
YA1236 3557 560 2548 1211 542 1225 903 820 1700 1933 283 277 1676 2456 1077   823 1100
YA1536 3557 560 2564 1203 542 1530 1055 972 2005 2238 283 277 1981 2437 1064   530 1100
YA1836 3557 559 3138 1203 542 1835 1208 1125 2310 2543 283 277 2286 2437 1064   826 1100
YA1842 4131 563 3694 1480 660 1835 1208 1125 2310 2543 305 300 2286 2700 1145   845 1100
YA1848 4704 560 3410 1786 976 1835 1208 1125 2310 2543 305 300 2286 2943 1145   911 1100
YA2148 4745 660 3890 1686 708 2140 1434 1460 2615 2848 385 319 2591 3501 1500   1368 1400
YA2160 5916 825 3898 2067 1078 2140 1526 1446 2615 2848 520 379 2591 3849 1628   1278 1600
YA2460 5891 818 2548 2077 1078 2145 1678 1598 2920 3153 520 380 2896 3846 1628   1290 1600
2YA1236 3557 560 2548 1211 542 1225 903 820 1700 1933 283 277 1676 2419 1045 140 794 1100
2YA1536 3557 560 2564 1203 542 1530 1055 972 2005 2238 283 300 1981 2437 1064 126 560 1100
2YA1836 3557 559 2560 1203 542 1835 1208 1125 2310 2543 283 300 2286 2437 1064 125 826 1100
2YA1842 4131 563 3138 1480 660 1835 1208 1125 2310 2543 305 300 2286 2700 1145 138 845 1100
2YA1848 4704 560 3694 1786 976 1835 1208 1125 2310 2543 305 300 2286 2943 1145 120 911 1100
2YA2148 4745 660 3410 1686 708 2140 1434 1460 2615 2848 385 339 2591 3501 1520 422 1368 1400
2YA2160 5916 825 3890 2067 1078 2140 1526 1446 2615 2848 520 380 2591 3849 1628 255 1278 1600
2YA2460 5891 818 3898 2077 1078 2145 1678 1598 2920 3153 520 380 2896 3846 1628 255 1290 1600

礦用振動篩選機的選購需知
1、篩網結構有編織網闖、沖孔篩板。如果選用鐵簽式篩板可按要求生產廠家設計。
2、在選用時如有改變篩面傾角的要求，可另行設計。給料箱為選擇件，用戶如有需要，可供給料箱。
3、篩機可分為單層和多層，并有輕型和重型之分，適用不同物料粒度級別的篩選。選用時請確定電壓制式及有無防爆要求。
4、電動機可安裝在左側或右側，無特殊要求就按安裝圖紙安裝、供貸。
5、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
6、該設備的安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時請務必慎重考慮。

礦用篩選機

礦用振動篩選機的安全操作規程
一、啟動前檢查
      檢查所有螺栓是否緊固，各個軸承潤滑情況是否良好，篩網的磨損是否嚴重，防護裝置是否完好，轉動部位是否靈活可靠等等具體細節，檢查完畢方可空載試運行。
二、啟動后檢查
      按下啟動按鈕，注意礦用振動篩選機的振動情況，聆聽機體的運轉聲音，如有異常，立即停機查看。還要時刻留意出料情況，如有堵塞，要及時疏通�？蛰d運行時有異常振動時，檢查并緊固地腳螺栓。有異常雜音時，要停機并清理篩內殘余物料或維修傳動部位和機體的間隙。如果設備部運轉，要檢查電機與機體的連接部位。時刻注意傳動部位的軸承，運轉的溫升為35度，環境溫度為25度，如果軸承溫度高于70度或環境溫度高于25度時，要停車檢修，并做好檢修記錄。礦用振動篩選機停機時，要把篩面上的物料篩選完畢再關機，并把設備內外的雜物清理干凈。
三、安全和環境事項
      為保障安全，設備運轉時嚴謹進行調整、清理和修理工作。 該設備的環境噪聲如果達到50分貝以上時，必須佩帶防護耳罩或耳塞。設備的環境呼吸粉塵濃度大于3.5毫克/立方米以上時，必須佩帶防塵口罩。每次停機時要求對設備進行全面的清理和擦拭。
　
　相關新聞
礦用振動篩選機是礦山生產中不可或缺的設備
礦用篩選機
三軸橢圓振動篩
造成礦用振動篩選機機器發熱的原因是什么
重型礦用石子振動篩
每小時100噸的礦石可以用礦用振動篩嗎

版權所有(C)新鄉市國盛機械設備有限公司 豫ICP備14028944號-8
聯系人：郭經理　電話：18637334419　傳真：0373-5419669 地址：新鄉市鳳泉區陳堡工業園區
篩選機 震動篩選機 小型篩選機
